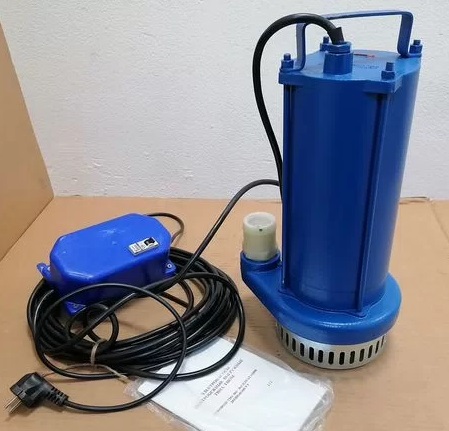

Дренажный насос Ливгидромаш Гном 10-10Г S1, 0169001

• 2784ed8f-9d8f-11ef-a37e-ac1f6b05ce4f (PDF, 1 Мб)
• 9c3bc930-4bfd-11f0-a382-ac1f6b05ce4f (PDF, 982 Кб)

Дренажный насос Ливгидромаш Гном 10-10Г S1 - электронасос центробежный погружной типа Гном предназначен для перекачивания воды, а также других неагрессивных жидкостей с температурой до +95 °С, с содержанием механических примесей.

Погружной дренажный насос ГНОМ 10-10Г допускает продолжительный режим работы.

Дренажный насос ГНОМ 10-10Г - не предназначен для эксплуатации во взрывоопасных и пожароопасных помещениях.

Климатическое исполнение У* ГОСТ 15150-69.

Режим работы: S1 – продолжительный.

Количество пусков в час - 30.

Применение:

- для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях.

- для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении.

- в системах дренажа и водозабора.

- для перекачивания дренажных стоков (вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях.

- для бытового использования: полив, водоснабжение, перекачивание канализационных стоков.

Особенности:

- Электронасос состоит из электродвигателя, насосной части, системы уплотнений, собранных в единый моноблок. Двигатель расположен вертикально над насосным узлом.

- Электродвигатель имеет сухую обмотку. Охлаждение осуществляется окружающей средой через корпус двигателя.

- Насосная часть состоит из рабочего колеса, закреплённого на валу электродвигателя гайкой, корпуса насоса, крышки корпуса и фильтра.

- Система уплотнения вала состоит из корпуса уплотнения, расположенного между электродвигателем и насосной частью и двух торцовых уплотнений, расположенных со стороны двигателя и со стороны насоса.

- В корпус уплотнения залито масло, которое обеспечивает смазку торцовых уплотнений и индикацию нарушения герметичности торцового уплотнения со стороны насосной части.

- Для контроля уровня масла и наличия воды в масле в случае пропуска торцового уплотнения, предусмотрено отверстие в корпусе уплотнения, закрытое пробкой.

Преимущества:

- Конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 9 мм.

- Корпусные детали насосной части, двигателя и рабочее колесо выполнены из чугуна, позволяющие исключить деформацию и разгерметизацию при грубом обращении.

- В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.

- Минимальный уровень откачивания воды – 30 мм.

Условные обозначения:

Насос Гном 10-10

Гном – торговое наименование.
10 – номинальная подача, м³/ч.
10 – номинальный напор, м.
